細節圖片:
![]() | ![]() | ![]() |

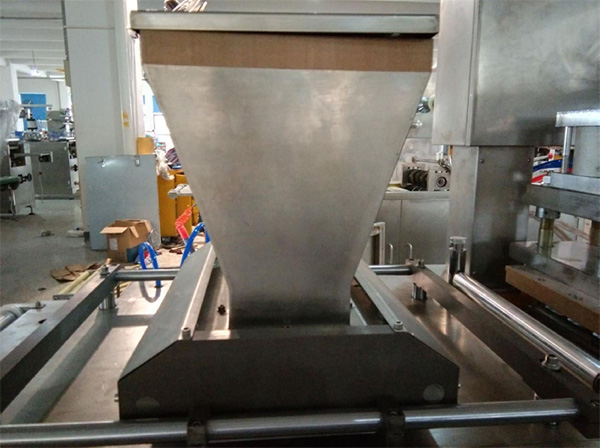

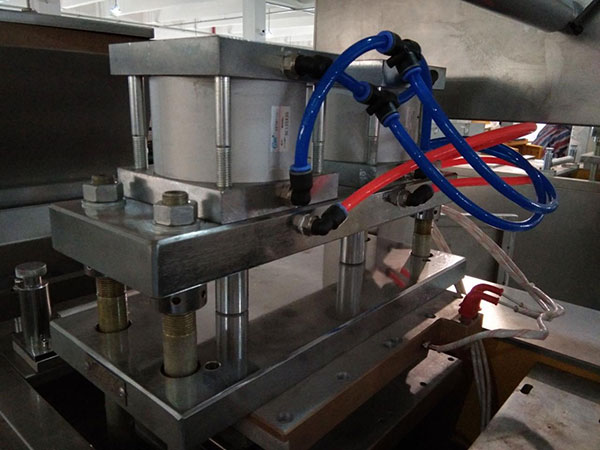

| 原材料 | 專利設計加料器 | 雙氣缸配置 |
| 雙膜卷自動送膜 | 自動送料加料,成品平穩 | 平板熱封成品邊緣零漏洞 |
![]() | ![]() | ![]() |

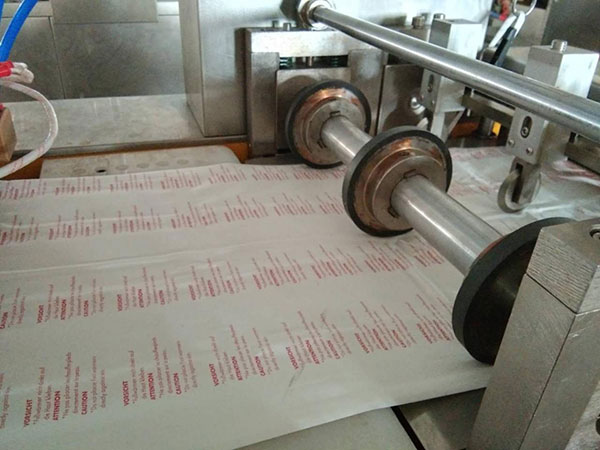

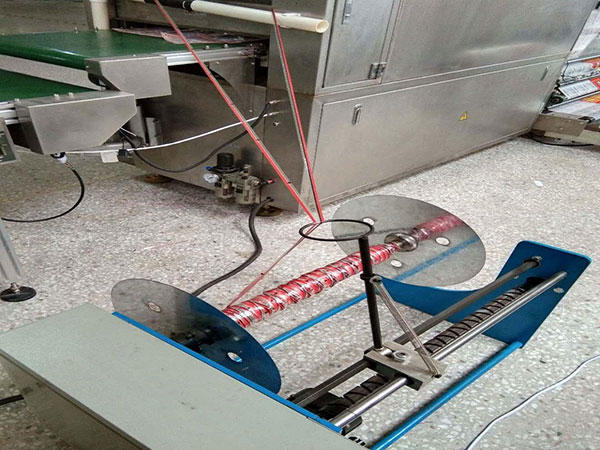

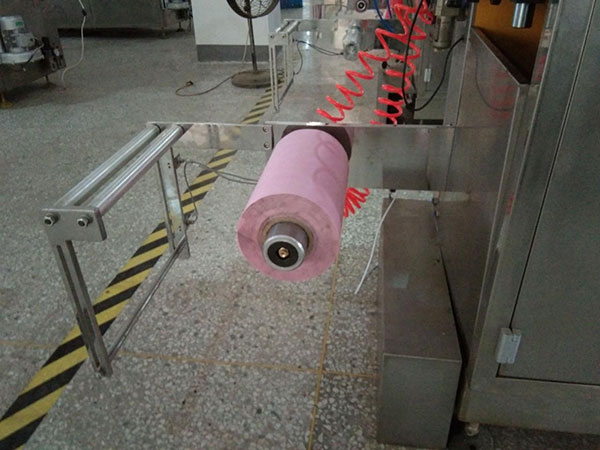

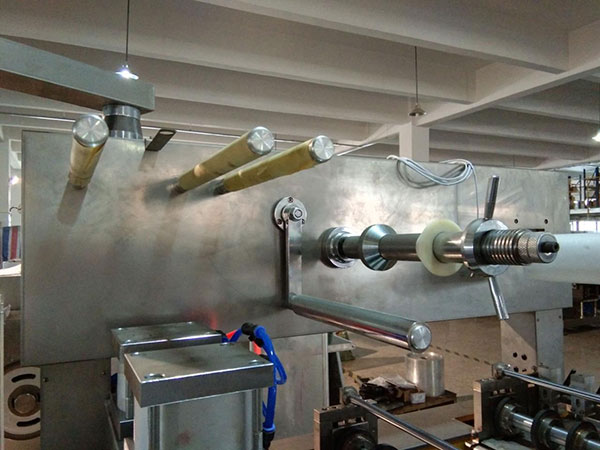

| 伺服牽引 | 卷料軸 | 收廢料 |
| 可調整更大行程面積 | 雙膜卷自動送膜 | 獨特設計,收料整齊 |
![]() | ![]() | ![]() |

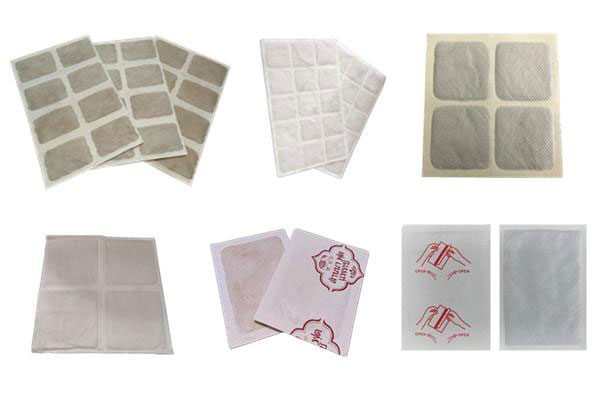

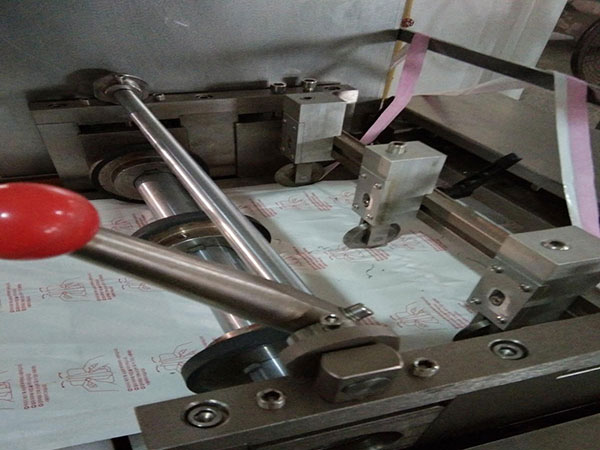

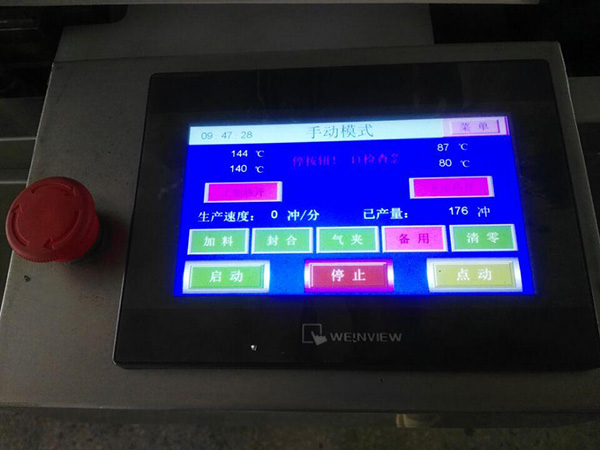

| 成品多樣 | 沖裁 | 控制面板 |
| 各種成品,客戶所求 | 切邊平整、精美 | 操作更簡單,規格更準確 |
性能特點:
1.節能、結構合理美觀、運行平穩、維修方便、經久耐用。
2.自動送膜、自動計量給料、平板加熱、四邊封合、且封合牢固、無邊裁切、袋型平整精美,其中橫縱式無邊裁切機構可節省百分之 60-80 的包裝廢料大大的節省了生產成本。
3.采用可編程控制器(PLC)編程控制、觸摸屏智能操控、伺服系統對版牽引、高精度溫控系統。
4.氣動系統均采用光電控制,通過 PLC 可編程序,使各機構準確無誤的運行,使包裝產品在多工位,長距離的運用中保證其同步的穩定性。
5.自動送膜、自動加料、上下網紋平板式封合、伺服滾輪式牽引、橫縱式無邊裁切,性能可靠,操作方便、自動化水平高。可配光標跟蹤對版封合配置。
產品應用:
適用于包裝粉狀中草藥類貼劑、活性碳發熱類迷你小貼劑等。
技術參數:
| 名稱 | |
| 生產能力 | 15-40 pcs/min |
| 最大包裝尺寸 | 330X160mm |
| 自動程序 | 全自動 Fully automatic |
| 功能 | 充填、計量、其它 Filling,measurement,otders |
| 包裝材料 | 無紡布、紙復合材料 (non-woven fabric, paper compound material) |
| 物料類型 | 粉劑 Powder |
| 電源總功率 | 6.5Kw (380V) |
| 壓縮空氣 | 0.6-0.8 MPa |
| 模具冷卻 | 60L/H,自來水 /循環水 tap water/recycle water |
| 外形尺寸 | 2730*880*1650mm(長 *寬*高)(L*W*H) |
| 整機重量 | 1000Kg |
電器配置清單:
| 代號 | 名稱 | 型號 | 臺用量 | 生產商 |
| 可編程控制器 (PLC) | DVP32ES200T | 1 | 臺達 | |
| 溫檢擴展模塊 (PLC) | DVP04TC-E2 | 1 | ||
| 伺服驅動器 0.75KW | ASD-B2-0721-B | 1 | ||
| 伺服電機 0.75KW | ECMA-C20807RS | 1 | ||
| 編碼線 | ASD-B2-EN-00-3.0 | 1 | ||
| 動力線 | ASD--PW-00-3.0 | 1 | ||
| 顯示屏 | DOP-107BV含 3米通訊線 | 1 | ||
| 開關電源 | NES-50-24 | 1 | 中國正泰 | |
| 熱電偶 K型 | WRNT-1.5 | 2 | 中國超光 | |
| 斷路器 | NXBLE-32-3P+N-C-25A | 1 | 中國正泰 | |
| 斷路器 | NXB-63Z-2P-C-10A | 1 | ||
| 斷路器 | NXB-63Z-1P-C-10A | 2 | ||
| 斷路器 | NXB-63Z-1P-C-6A | 1 | ||
| 交流接觸器 | NXC-18 | 1 | ||
| 小型繼電器 | JZX-22F( D) /2Z | 5 | ||
| 繼電器座 | PYF08A | 5 | ||
| 熱繼電器 | NR4-63 | 1 | ||
| 接線端子 | TD2011+1538 | 1 | ||
| 固態繼電器 | SSR-25DA | 2 | 溫州華南 | |
| 散熱片 | 2 | 中國正泰 | ||
| 急停按鈕 | XB2-BS542 | 1 | ||
| 導軌 | C35-500 | 1 | ||
| 膠木板 | 540×420×6 | 1 | 自制 | |
| 光電開關 | ES18-D01NK-MB | 2 | 浙江華天 | |
| 對標光電 | B2J-211 | 1 | ||
| 接近開關 | J12-D4NK | 3 | 浙江華天 | |
| 編碼器 | E40S6-360-3-N-24 | 1 | 奧尼托克斯 |
| 電磁閥 | 4V210-08 | 3 | 亞德客 |
| 主電機 | MBW15-Y1.5-C-5-40-200 | 1 | 浙江午馬 |
| 定速電機 | 4GU20K/4IK40GN-CZ | 3 | 浙江東邦 |
